Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| conductor: | copper | insulation: | PE |
|---|---|---|---|
| sheath: | PVC | ||
| Vurgulamak: | Güç kablosu,tel kablo distribütörü,teller ve kablolar |
||

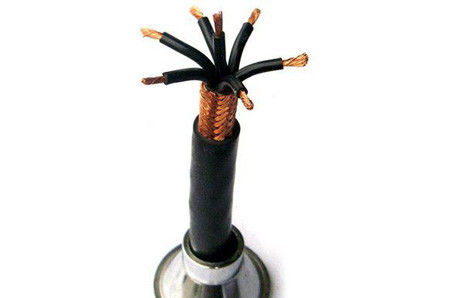

F veya Bilgisayar kablosu
Bilgisayar, Elektrikli Aparatlar, Enstrüman ve Ekipman için Tel ve Kablo
■ Ürün standardı: Kurumsal standart
Çok çekirdekli ekranlı bilgisayar kablosu
■ Uygulamalar
Bu ürün, AC 450 / 750V veya DC 1000V'ye kadar olan nominal gerilime sahip dağıtım ekipmanlarında kullanılan elektrikli cihaz, cihaz veya bilgisayar bağlantı telleri için geçerlidir.
■ Durum
Kablo, sabit sıcaklıklı kurulumda veya -40 ° C'den 50 ° C'ye, bağıl nemin% 80'den büyük olmayan çekirdeğin çalışma sıcaklığının 70 ° C'den yüksek olmadığı ortam sıcaklıklarında veya doğrudan yüksek sıcaklık radyasyonundan kaçınılmasıyla birlikte çalışmaya onaylanmıştır Veya irtibat kurun. Kablo döşenirken sıcaklık asla 0 ° C'den az olmamalıdır.
İzin verilen eğilme yarıçapı: Zırhsız kablo için toplam çapın 6 katından az olmamalıdır; Zırhlı veya elekten geçirilmiş kablo için toplam çapın en az 12 katı; Ekranlı esnek kablo için toplam çapın 6 katından az olmamalıdır.
■ Tip ve İsim
Tip | Tanımlama | Uygulama |
DJYPV | PE izoleli çift bükümlü bakır tel örgülü çift korumalı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP2V | PE yalıtılmış çift bükümlü bakır bant çiftli ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP3V | PE izoleli çift bükülmüş alüminyum-plastik kompozit bant çifti korumalı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYVP | PE izoleli çift bükülmüş bakır tel örgülü ortak ekranlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYVP2 | PE izole çift bükümlü bakır bant ortak ekranlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYVP3 | PE yalıtılmış çift bükülmüş alüminyum plastik kompozit bant ortak ekranlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYPVP | PE yalıtılmış çift bükülmüş bakır tel örgülü çift ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP2VP2 | PE yalıtımlı çift bükülmüş bakır bant çifti ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP3VP3 | PE yalıtılmış çift bükülmüş alüminyum-plastik birleştirmeli bant çifti ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYPVR | PE izoleli çift bükümlü bakır tel örgülü çift korumalı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJYP2VR |
PE yalıtılmış çift bükümlü bakır bant çiftli ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJYP3VR |
PE izoleli çift bükülmüş alüminyum-plastik kompozit bant çifti korumalı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJYPVPR | PE izoleli çift bükülmüş bakır tel örgülü çift ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJYP2VP2R | PE yalıtılmış çift bükülmüş bakır bant çifti ve ortak ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJYP2VP3R | PE yalıtımlı çift bükülmüş alüminyum-plastik kompozit bant çifti ve ortak ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJVPVP | PVC izoleli çift bükülmüş bakır tel örgülü çift ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVP2VP2 | PVC izoleli çift bükülmüş bakır bant çifti ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVP3VP3 | PVC izoleli çift bükülmüş alüminyum plastik bileşik bant çifti ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVPVPR | PVC izoleli çift bükülmüş bakır tel örgülü çift ve ortak kullanılan ekranlanmış PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJVP2VP2R | PVC izoleli çift bükülmüş bakır bant çifti ve ortak ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJVP3VP3R | PVC izoleli çift bükülmüş alüminyum-plastik bileşik bant çifti ve ortak ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJVVP | PVC izoleli çift bükümlü bakır tel örgülü ortak ekranlı PVC kılıflı bilgisayar kablosu | Kullanarak hareketli |
DJVVPR | PVC izoleli çift bükümlü bakır tel örgülü ortak ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJVVP2R | PVC izoleli çift bükülmüş bakır bant ortak ekranlı PVC kılıflı bilgisayar esnek kablo | Kullanarak hareketli |
DJVVP3R | PVC izoleli çift bükülmüş alüminyum-plastik kompozit tip ortak ekranlı PVC kılıflı bilgisayar esnek kablosu | Kullanarak hareketli |
DJVV | PE yalıtılmış çift bükülmüş PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVVP | PVC izoleli çift bükümlü bakır tel örgülü ortak ekranlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVVP2 | PVC izoleli çift bükülmüş bakır bant ortak ekranlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVVP3 | PVC izoleli çift bükülmüş alüminyum-plastik bileşik bant ortak ekranlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYPV22 | PE izoleli çift bükülmüş bakır tel örgülü çift korumalı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP2V22 | PE izoleli çift bükümlü bakır bant çiftli ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP3V22 | PE izoleli çift bükülmüş alüminyum-plastik kompozit bant çiftli ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYVP22 | PE izoleli çift bükülmüş bakır tel örgülü ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYVP3-22 | PE izoleli çift bükülmüş alüminyum-plastik kompozit bant ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYPVP22 | PE yalıtılmış çift bükülmüş bakır tel örgülü çift ve ortak korumalı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP2VP2-22 |
PE izoleli çift bükülmüş bakır bant çifti ve ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJYP3VP3-22 | PE izoleli çift bükülmüş alüminyum-plastik kompozit bant çifti ve ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVPVP22 | PVC izoleli çift bükümlü bakır tel örgülü çift ve ortak korumalı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVP2VP2-22 | PVC izoleli çift bükülmüş bakır bant çift ve ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVP3VP3-22 | PVC izoleli çift bükülmüş alüminyum-plastik bileşik bant çifti ve ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVVP22 | PVC izoleli çift bükülmüş bakır tel örgülü ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVVP2-22 | PVC izoleli çift bükümlü bakır bant ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
DJVVP3-22 | PVC izoleli çift bükülmüş alüminyum plastik kompozit bant ortak ekranlı çift çelik bant zırhlı PVC kılıflı bilgisayar kablosu | Sabit kurulum |
■ Üretim Aralığı
Tip | Nominal Kesit Alanı mm 2 | Çifti çekirdek sayısı |
DJVVR, DJVVPR, DJVVP2R, DJVVP3R, DJVPVPR, DJVP2VP2R, DJVP3VP3R | 0.5,0.75,1.0,1.5 | 1 ~ 24 |
DJVV, DJVVP, DJVVP2, DJVVP3, DJYVP, DJYVP2, DJYVP3 DJVPVP, DJVP2VP2, DJVP3VP3 DJYPV, DJYP2V, DJYP3V DJYPVP, DJYP2VP2, DJYP3VP3 DJYPVR, DJYP2VR, DJYP3VR DJYPVPR, DJYP2VP2R, DJYP3VP3R | 0.5,0.75,1.0,1.5 | 1 ~ 24 |
DJVVP22, DJVVP2-22, DJVVP3-22 DJYVP22, DJYVP3-22 DJVPVP22, DJVP2VP2-22, DJVP3VP3-22 DJYPV22, DJYP2V22, DJYP3V22 DJYPVP22, DJYP2VP2-22, DJYP3VP3-22 | 0.5,0.75,1.0,1.5 | 1 ~ 24 |
■ Serinin özellikleri ve yapımı için Teknik Veriler
Nominal kesit Mm 2 | Sınıf Iletken | (Ω / km) ≤ İletken direnci 20 ℃ | ≥Ω / km İzolasyon direnci 20 ℃ | ||||
Bekletilmemiş | Kalaylı | PE | PVC | ||||
1.2 sınıf | 5 sınıf | 1.2 sınıf | 5 sınıf | ||||
0.5 | 1,2,5 | 36.0 | 39.0 | 36.7 | 40.1 | 1200 | 12 |
0,75 | 1,2,5 | 24.5 | 26.0 | 24.8 | 26.7 | 1000 | 10 |
1.0 | 1,2,5 | 18.1 | 19.5 | 18.2 | 20.0 | 1000 | 10 |
1.5 | 1,2,5 | 12.1 | 13.3 | 12.2 | 13.7 | 900 | 9 |
Elektronik Bilgisayarlar İçin Birkaç Çift Ekranlı Sinyal Kablosu
■ Ürün standardı: Kurumsal standart
■ Uygulanabilir Aralık
Ürün, bilgisayar kontrol sisteminin, dağıtım kontrol sisteminin, otomatik enstrümanın ve test cihazının 300 / 500V ve daha düşük AC gerilim derecesine ve yüksek parazit direncine sahip olmasını gerektiren sinyal iletimi için geçerlidir.
■ Üretim Esasları
Ana teknik endeksler BS5308, IEC189, JIS528 standardına uygundur.
■ Ürünün Karakteristik ve Kullanım Karakteristiği
1. Kablo, küçük orta kayıp açısı, sıkışmaya karşı iyi değiştirilebilirlik ve mevcut kapasitenin güçlü kabiliyeti ile karakterize edilir. Aynı zamanda ısıya direnebilir, radyasyona direnebilir, korozyondan koruyabilir, suyunu koruyabilir. İyi bir basınç sızdırmazlığı vardır.
2. Düşük duman düşük halojen kablosu düşük duman ve hidroklorik gaz salınması ile karakterize edilir. Ateşi uzatmaz. Ve yüksek güvenlik olduğundan, kirliliği rahatsız etmez.
3. XLPE yalıtımlı kablo, akım ve ışık ve protable yapıda büyük kapasiteye sahiptir. Ayrıca rota boyunca seviye farkı sınırlaması olmaksızın atılabilir. Kablonun kısa süreli aşırı yüklenme sıcaklığı 130 ° C dir. Çekirdekler kısa devre olduğunda, maksimum sıcaklık 250 ° C ve en uzun süre 5 saniyedir.
4. Flor-plastik ve silikon kauçuk kablo iyi bir ısı direncine sahiptir. Isı koşullarında uzun süre kullanılabilirler. Silikon kauçuk kablo da iyi su geçirmezliğe sahiptir. Çok yumuşak ve kolay döşenebilir.
5. Kablonun minimum döşeme sıcaklığı 0 ° C'dir. Minimum eğilme yarıçapı sert yapısı dış çapın 10 katıdır ve minimum yumuşak yapı dış çapın 8 katındadır.
■ Üretim Özellikleri
Çekirdek nominal kesit: 0.5, 0.75, 1.0, 1.5, 2.5 mm 2 çekirdek: 1-24 çift
■ Uzun süreli çalışma için tip, açıklama ve sıcaklık
Tip | Açıklama | Çalışmada uzun süreli sıcaklık |
(ZR) DJYPV (ZR) DJYVP (ZR) DJYPVP | PE yalıtımlı alev geciktirici PVC yalıtılmış kolektif olarak korumalı veya çift korumalı ve bilgisayar için ortak olarak korumalı kablo | -20 ℃ - + 70 ℃ |
ZB-DJYPV ZB-DJYVP ZB-DJYPVP | PE yalıtımlı B sınıfı alev geciktirici PVC yalıtılmış kolektif olarak korumalı veya çift korumalı ve bilgisayar için ortak olarak korumalı kablo | -20 ℃ - + 105 ℃ |
DJYJPV DJYJVP DJYJPVP | XLPE yalıtımlı PVC kılıflı, ortak olarak korumalı veya çift korumalı ve bilgisayar için ortak olarak korumalı kablo | -20 ℃ - + 105 ℃ |
DJHFPD DJHFVP DJHFPVP | Floro-plastik yalıtılmış alev geciktirici PVC yalıtımlı, ortak olarak korumalı veya çift korumalı ve bilgisayar için ortak olarak korumalı kablo | -40 ℃ - + 250 ℃ |
DJHGPG DJHGGP DJHGPGP | Silikon kauçuk yalıtımlı, kılıflı, topluca korumalı veya çift korumalı ve bilgisayar için ortak olarak korumalı kablo | -60 ℃ - + 200 ℃ |
Açıklamalar: Yumuşak yapıya ihtiyaç duyarsanız, lütfen son harf veya türün ardından "R" yazınız. Örnek: DJYPVPR
■ Ana teknik endeks
Ortak teknik endeks
Öğe | Indeks | Öğe | Indeks | |||
Ω / km Max. 20C'de DC iletken direnci | 0.5 | 0,75 | 1.0 | 1.5 mm 2 | Elektrostatik girişim direnci (15kv) mv | ≤80 |
39.6 | 24.5 | 18.1 | 12.1 | |||
MΩKm 20 ℃'de yalıtılmış direnç | ≥1000 | Manyetik parazit direnci (400A / m) mv | ≤5 | |||
Kapasitans dengesizliği (IKHZ) PF / 250m | ≤250 |
Zayıflatma sabiti (IKHZ) dB / 100m | ≤0.08 | |||
İndüktans direnci oranı μH / m | ≤25 | Gerilim testi AC2000V / 5dak | Arıza yok | |||
Çalışma kapasitansı (IKHZ) nF / Km | ≤115 | Bunming yanma testi | Nitelikli (B serisi) | |||
Düşük Duman Düşük Halojenli Madde İndeksi:
1. Hcl gaz çıkışı ≤125mg / g
2. Duman yoğunluğu ≤300
XLPE Dizin İndeksi:
1. Çevresel strese dayanıklı çatlama ≥500 saat
2. Teğet orta kaybı açısı≤0.003
3. Çapraz bağlama ≥75%
■ Yapı şekli
1. Kollu (grup)
2. Ayırıcı
3. Kalkan
4. Ayırıcı
5. Doldurucu
6. Kalkan
7. Ayırıcı
8. Dış kılıf
Bilgisayar Kablosu-Temel Emniyet Tipi
■ Ürün standardı
Kurumsal standart
■ Uygulama
Bu ürün, nispeten daha yüksek bozulma ihtiyacı olan yerlerde ve aynı zamanda, antidistribonans için nispeten yüksek talebi olan alet ve sayaç bağlantı telini test etmek için uygundur.
■ Kullanım Hakkı
1. U0 / U nominal gerilimi 300 / 500V ve altı.
2. Kablo çekirdeğinin izin verilen çalışma sıcaklığı uzun süre 70 ℃'yi geçmemelidir.
3. Döşenirken, kablo mekanik güç dışına çıkmamalıdır. Kullanım sırasında, kablo yüksek sıcaklık, doğrudan radyasyon veya teması önlemelidir.
■ Tip
Tip | açıklama | Kullanım Kapsamı |
BAJYVPP | Temel emniyet tipi bilgisayar kablosu | Kablo kanalında, çeşitli bilgisayar ve kontrol sistemlerini bağlamak için boru hatları döşeme |
BAJYYPP | Temel emniyet tipi bilgisayar kablosu |
■ Özellikler
Telin elektrik yükü | Tel yalıtımı | |||
Kesit alanı mm 2 | No. / Çap mm | Çekirdek sayısı | Çift bükülmüş grup | Üç telli grup |
1.0 1.5 2.5 | 7 /0.43 7 / 0.52 19 / 0.41 | 2,4,6,19 3 3 | 2,3,4,5,6,10 3 - | - 2,3,4,5 - |
■ Yapı Diyagramı
1. Kollu (grup)
2. Ayırıcı
3. Ekran
4. Ayırıcı
5. Dolgu maddesi
6. Ekran
7. Ayırıcı
8. Dış kılıf
■ Teknik Şartlar
1. 20 ° C'de iletken DC direnci:
1,0 mm2, 19.5Ω / km'den büyük değil
1.5mm 2 , 13.5Ω / km'den büyük değil
2. 5mm2 9.0Ω / km'den büyük değil
2. İzolasyon direnci (çekirdek çekirdeği, çekirdek ekran) 1,000 MΩ · km'den az olmamalıdır.
3. Kablo 50Hz, 2.000V gerilim, 1dakika teste tabi tutulmalı ve delinmemelidir.
4. Kablo çalışma kapasitesi 80μF / km'den büyük olmamalıdır.
5. Bitmiş kablo, manyetik alan bozulmasına karşı dirençli, elektrostatik indüksiyon ve elektromanyetik radyasyon kabiliyeti standart gerekliliklere uygundur.
